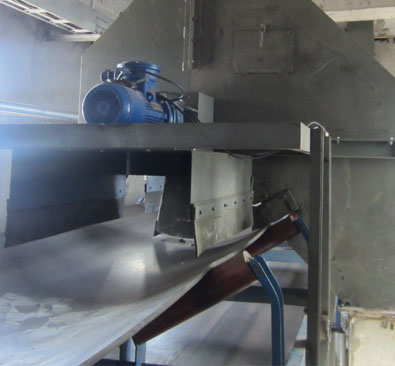

由带有不锈钢铲刀的采样头安装在皮带输送机的中部位置；

在输送带中部输煤过程中进行全断面采样；

首先是铲头由电机带动，每隔一定的时间间隔旋转采集子样；

铲头后部装有刮扫器，确保所采集的子样完全进入溜槽内；

进入初级给料机，给料机开始工作，子样均匀连续的输送至破碎机内；

破碎机按照粒度要求(＜13㎜)进行破碎；

破碎后的物料经过缩分器形成分析样与余料；

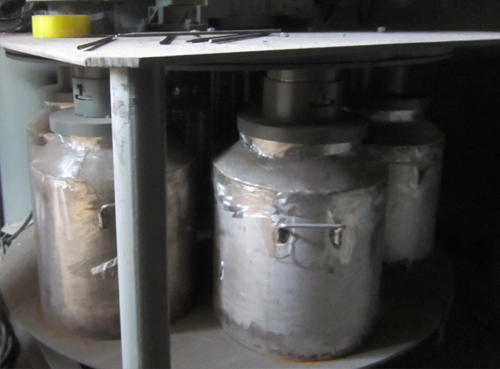

分析样落入集样罐中，供实验使用，而余料则由斗提机+落煤管输送回原输送皮带上；

整个系统完成一次循环，根据系统设定的间隔时间依次循环采制下去；

产品参数

入炉煤采样设备参数：

整机功率： 20kw（可单独选择初级采样功率4kw）
控制方式： 计算机＋PLC/手动
适用带速： ≤4.0m/s
破碎粒度： 3~12mm
缩分比: 1/10-1/100
储料桶结构: 6罐~12罐
每点采样量: 5~ 35kg（根据现场皮带流量及粒度大小）
取样深度： 全断面
