用途及特点

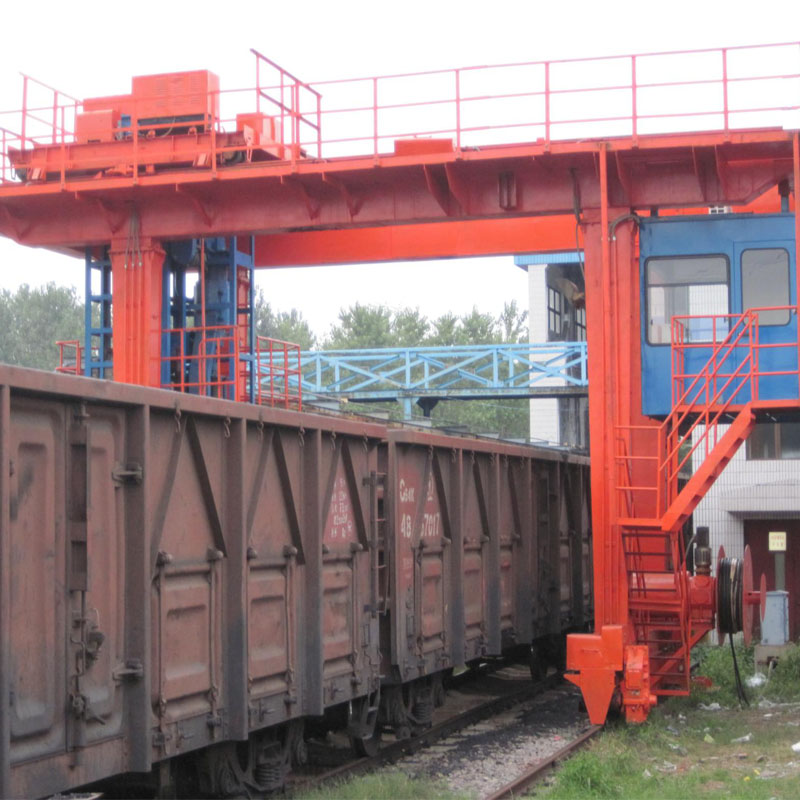

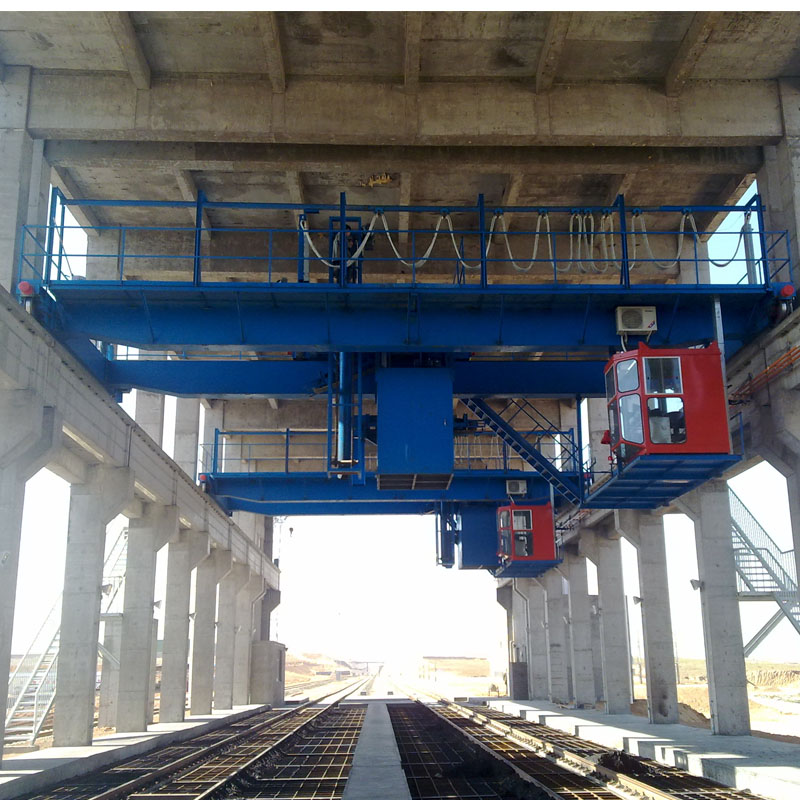

　　火车采样机是针对运煤火车采样而设计的一种机械化采样设备，能连续完成煤样的采取、破碎、缩分和集样，制成工业分析用煤样，余煤返排回车厢。具有结构合理可靠，操作简便的特点。采制样工艺过程符合GB/T 19494-2004国家标准。适用于火力发电厂、煤矿、煤码头等需要进行煤质监测采样的场合。

　　工作原理

　　火车采样机主要由采样小车、给料机、破碎机、缩分器、集样器、余煤处理系统及大小行走机构组成。首先由钻取式采样头提取煤样，通过密闭式皮带给料机送入破碎机，破碎后进入缩分器，缩分后的煤样进入集样器，多余的煤样由余煤处理系统排入原煤车厢。

　　供货范围

　　采样小车、破碎缩分系统、行走机构、操作室、控制系统、构架。

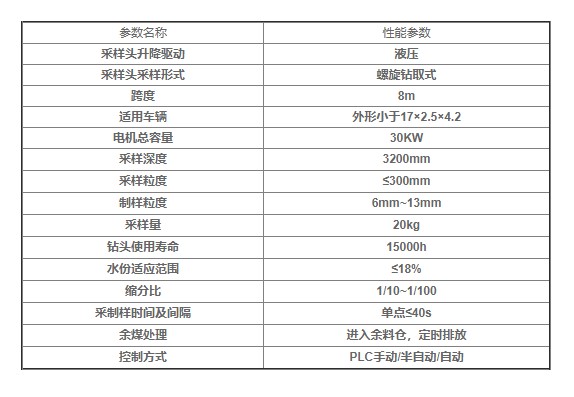

　　技术参数同桥式汽车煤采样

桥式汽车采样系统主要由采样头、采样小车、桥、接料斗、初级给料机、液压驱动、破碎机、缩分器、储料罐、弃疗仓组成；下面将介绍煤炭汽车采样的主要组成部件

1.采样头螺旋钻取式采样头

钻取式取样可对大直径的每块破碎，煤块小，可靠性高

汽车上方设置旋转采样探头，加强对样品的检验分析准确性

2.初级给料机全封闭自带清扫

组成:驱动滚筒,改向装置,胶带,上托辊,下托辊,清扫器,箱体,均料板,挡轮,密封罩,落料斗等

均匀输送物料,防堵塞和扬尘,较强耐磨性,回程挡轮防跑偏

3.破碎机环锤式破碎机

组成:上箱体,下箱体,除铁室,破碎板,筛板,转子总成,衬板等

排料顺畅,不堵煤,破碎比大,寿命长,清扫方便,破碎空间大

4.皮带缩分器多级可调煤炭缩分器

组成:皮带缩分器由皮带机,缩分采样器

高密封性,防扬尘,缩分比可调,精度高,不堵煤,便于维修调整

5.储样罐旋转式自动换罐

组成:减速电机,转动轴,集样瓶架,集样瓶固定盖板,底座,接近开关及挡片等

橡胶板密封,防水分损失和扬尘,不堵煤,便于维修调整

6.废料仓多余物料自动送回皮带

废料仓即余煤返排，采用斗提机,螺旋输送机

三合一驱动电机,制动电机,头部驱动装置重量轻,振动小

7.电控系统进口元器件

设有完善的联锁和保护装置和检修状态开关

施耐德和欧姆龙的电气元器件，西门子的PLC
