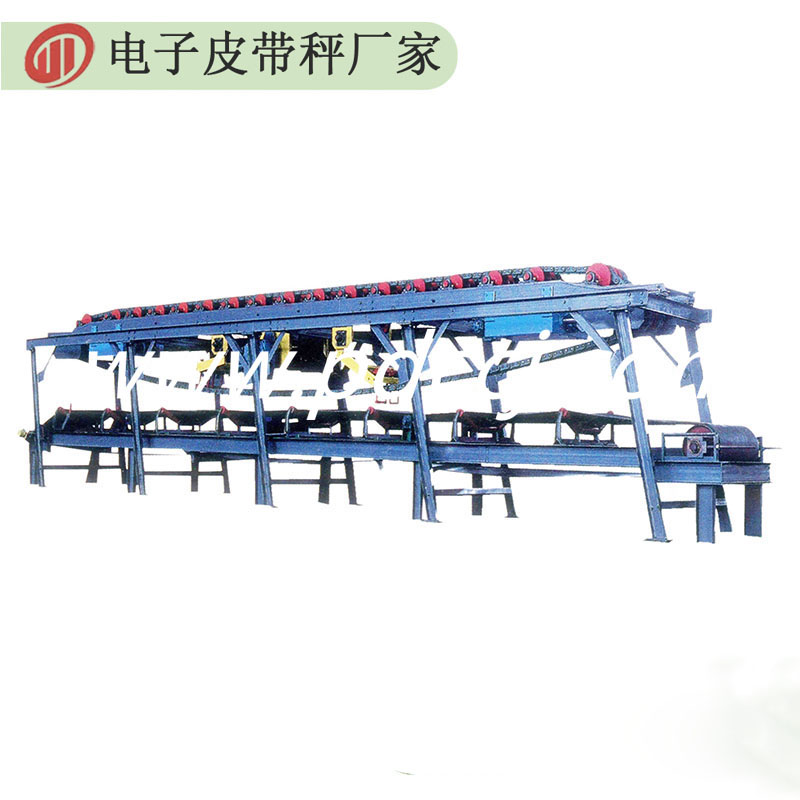

自动循环链码标定装置

　　循环链码工作原理：

　　ELM-XH型动态循环链码校验装置安装在电子皮带秤现场附近，位于电子皮带秤秤体处的输送机上方。使用过程中，链码圈通过电动推杆的运动搭压在皮带上，链码圈随皮带平稳运转。当链码圈转动一圈时，作用在皮带秤上的重量就是链码圈的标准重量，当链码圈不停转动N圈时，仪表通过测速传感器的信号传递得出作用在皮带秤上的重量为：圈数X标准重量。皮带秤仪表显示值应以本仪表示值为准进行调整，从而实现皮带秤的动态模拟负载试验。

　　循环链码设备组成:

　　主要由循环输送机，标准链码，校验显示仪表，升降系统，测速传感器，电控系统等组成。

　　系统特点：

　　校验链码

　　◆ 链码随皮带同步运行，可近似模拟物料的输送特点，与实际运行状况的相似性,使得校验更直观可靠；

　　◆ 动态链码的收放或升降均由电控系统自动操作，根据用户需要，可设远方输出接点，供程控室远程校验；

　　◆ 校验过程中,校验仪表可显示标定值，并可将数据远传至集控室,以方便用户核校当前电子皮带秤计量的精度；

　　◆ 校验过程方便快捷，自动化程度高，省时省力，准确可靠；

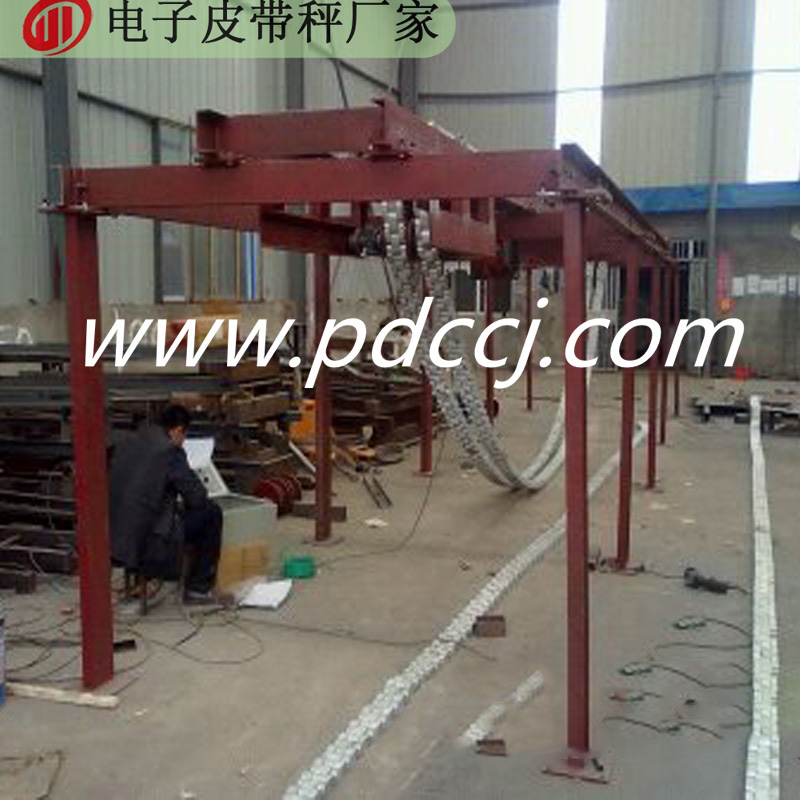

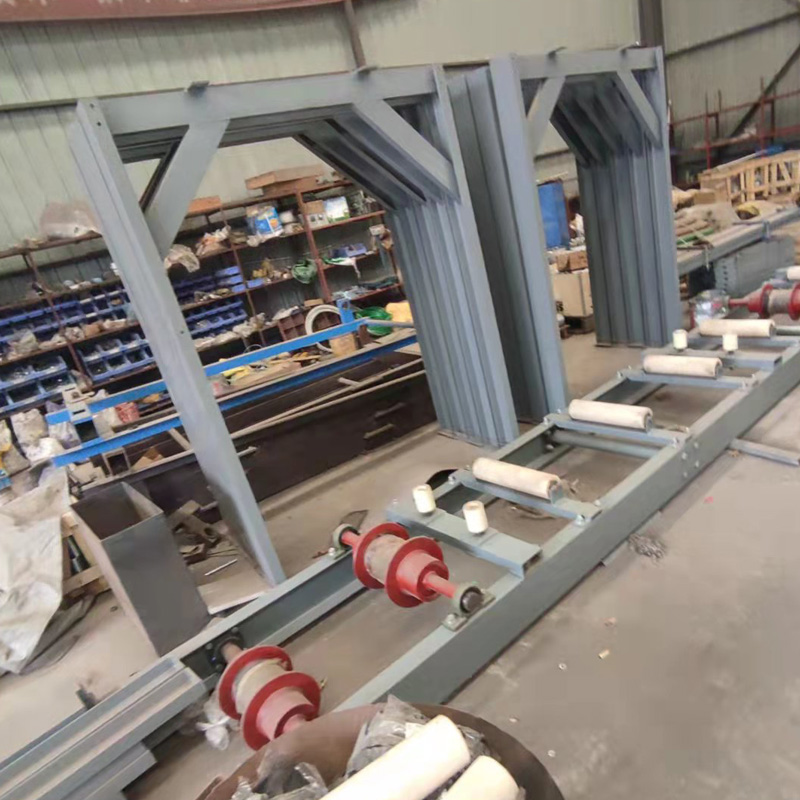

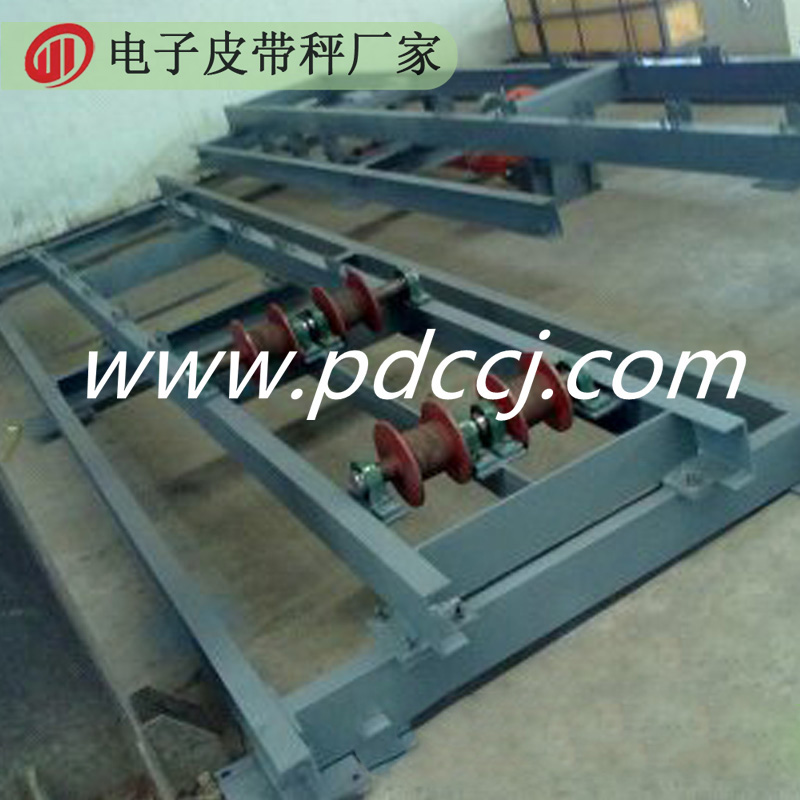

　　自动循环链码标定装置由钢结构支架、导向轮、标准链码、拖辊、升降机构、移动小车、电气控制系统等组成。

　　系统主要特点

　　◆?链码随皮带同步运行，可近似模拟物料的输送特点，与实际运行状况的相似性，使得校验更直观可靠。

　　◆?动态链码的收放或升降均由电控系统自动操作，根据用户需要，可设远方输出接点，供程控室远程校验。

　　◆?校验过程中，校验仪表可显示标定值，并可将数据远传至集控室，以方便用户核校当前电子皮带秤计量的精度。

　　◆?校验过程方便快捷，自动化程度高，省时省力，准确可靠。

　　五、工作环境

　　◆ 环境温度：-10--60℃,机械-35--60℃

　　◆ 电源：220VAC（+10%/-15%），50HZ（±2%）

　　380VAC（+10%/-15%），50HZ（±2%）

　　六、主要技术参数：

　　链码单位重量(kg/m) 5、10、20、30、40、50、60、70、80、90、100、110、120、130、140、150、200

　　链码精度 M11级

　　系统精度 ±0.1%

　　校验皮带秤容量 1-6000t/h

　　适用输送带宽度 500-2200mm

　　总功率 4kw

　　仪表输出接口 RS232/485,4-20mA，固态继电器脉冲输出
