双排循环链码校验装置

作者:超级管理员 发布日期:2022-08-25 16:38:07 关注次数:72

   循环链码皮带秤校验20kg/m链条砝码说明:链码技术指标及特点:精度:1/1000(自检精度3/10000)特点:标定精度高比实物校验结构简单,造价低结构合理。构成均匀,操作方便占地面积小,系统安全可靠节省人力,工作可选的链码收卷装置,实现校验过程自动化。可选链码的自动收卷装置,方便、快捷。设备概述:皮带自动链码校验装置是对安装在皮带输送机上的电子皮带行校验的设备,广泛应用于电力、冶金、化工、码头、建材,双排循环链码校验装置、煤矿等使用电子皮带秤计量散状物料的场合。实现对电子皮带秤精度的自动校验,通常用于校验准确度等级为(0.5)~(2.0)之间的各类电子皮带秤,双排循环链码校验装置。皮带手动链码校验装置,符合人民共合国地区计量检定规JJG195-2002的规定,是一种模拟负荷标准器,能方便地校准和修正电子皮带秤的计量精度。在使用时将标准重量链码接成一条整链,双排循环链码校验装置,跨过秤区有效长度,放置于被校验的电子皮带秤上方,两端固定即可。工作原理:电子皮带秤调零后,标准重量的砝码在皮带运行时,动态模拟物料状态,通过秤体把重量传给称重传感器,同时。系统设定此时的皮带运行速度为恒速,称重显示器经运算,并显示出瞬时计量。系统选用自动收卷装置时。循环链码生产厂家有哪些?双排循环链码校验装置

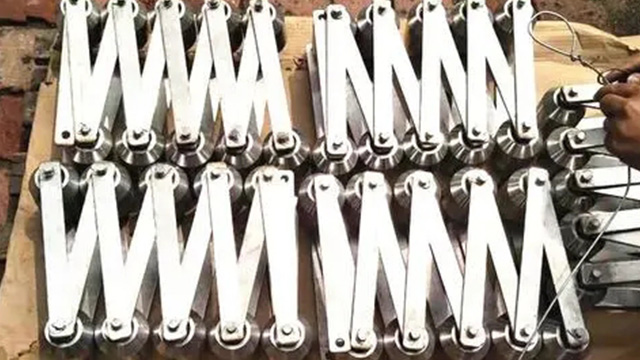

双排循环链码校验装置,循环链码

    重量系数的获得:经计量部门标定出整套链码的校准重量(G),按上述操作,使胶带运行n整圈,系统自动计算出运行n整圈时的脉冲数m,按下式获得重量系数值:重量系数=Gn/m机械升降系统通过电气控制箱进行控制,实现链码的升降。该过程可实现手动和自动控制。收、放码动作顺序如下:放码过程:(1):卷扬机转动,平稳放落链码;(2):链码接触皮带后,皮带拖动链码转动;(3):链码到位后,卷扬机自动停止,进行校验收码过程:(1):提升向上拉起链码。(2):链码拉到位后,提升自动停止。(1)链码每个链码单元都经计量部门标定,每个辊子为精密加工件,表面涂有防腐防锈漆,不仅防锈而且美观大方。(2)支架为槽钢结构,结构紧凑牢靠,保证设备运行平稳,挠曲小,无抖动。(3)升降装置升降装置为卷扬机,实现链码的主体升降,运行平稳流畅。卷扬电机采用制动电机,保证链码放到位后的制动停车以及平时存放时的安全停车。(1)显示仪表(SY-3016)·专为循环链码校验装置设计,校验精度高;·全中文菜单显示,操作简便灵活,用户易学易记;·引导式菜单操作,仪表具备自诊断、报警提示、脉冲输出并可实现模拟实物检验等功能;·系统具有累计脉冲输出功能。南京新式循环链码公司循环链码有什么好处的地方?

双排循环链码校验装置,循环链码

    整条链码的放落、收卷均由电动卷扬机来完成,加方便、简捷省力。动态性循环链码校验机器设备是组装在电子皮带秤的上边,对电子皮带秤进行动态性校验的机械设备,因其占据空间小、耗费低、校准高精密而被普遍应用在电力安装工程、冶金行业、海港、建材装饰、煤矿业业等行业。循环链码机器设备操作过程简单,自动化技术技术实力高,既可自动运行又可手拉式运行。检测数据信息可直接进入车内仪表盘和计算机,不需零售商,马上获得校验数据信息,与皮带秤网络连接自动式修改皮带秤基本参数,为方便快捷。本方案设计在循环校验链码中处于水平,真真正正完成了所有系统的自动式校验。基本原理:动态性循环链码校验安装设备在电子皮带秤现场附近,位于电子皮带秤秤体处的带式输送机上面。运用整个过程中,链码圈依据减速机的运动健身搭压在皮带上,链码圈随传动带平稳运作。当链码圈转动一圈时,作用在皮带秤上的净重就是链码圈的标准净重,当链码圈持续转动N圈时,车内仪表盘依据限制网速传感器的数据信号传输获得作用在皮带秤上的净重为:线圈匝数X标准净重。皮带秤车内仪表盘表明值应以本仪表盘明值为规范进行调整。从而进行皮带秤的动态性模拟仿真负载试验。

    提升自动停止。(1)链码每个链码单元都经计量部门标定,每个辊子为精密加工件,表面涂有防腐防锈漆,不仅防锈而且美观大方。(2)支架为槽钢结构,结构紧凑牢靠,保证设备运行平稳,挠曲小,无抖动。(3)升降装置升降装置为卷扬机,实现链码的主体升降,运行平稳流畅。卷扬电机采用制动电机,保证链码放到位后的制动停车以及平时存放时的安全停车。(1)显示仪表(SY-3016)·专为循环链码校验装置设计,校验精度高;·全中文菜单显示,操作简便灵活,用户易学易记;·引导式菜单操作,仪表具备自诊断、报警提示、脉冲输出并可实现模拟实物检验等功能;·系统具有累计脉冲输出功能;·具有可靠的自充电电池数据保护电路,可进行数据断电保护,保持数据可达10年;·具有RS232/RS485串行通讯端口,用于远程通讯及控制;·具有打印输出功能;·整机综合精度优于;·累计显示:7位带小数点;小显示:(2)测速装置(30-10C)·该测速装置内部为日本omron公司光电旋转编码器,采用电感头测速,测速准确;·不受重复启动及变频高低速的影响,即使在有机械振动、自激振动和电气噪音时也能保持稳定,抗振动性能达到250g;·高回转速:6000r/min·具有温度和防老化补偿。循环链码使用起来方便吗?

双排循环链码校验装置,循环链码

    采用砝码、挂码、标准电信号模拟单位长度恒定载荷的效果;3、模拟栽荷(具有皮带输送机),采用模特载荷装置(循环链码、链码、小车码)模拟物料通过皮带秤的效果。PLJX系列循环链码校验是于对电子皮带秤进行动态模拟实际物料的一种检验方式,广泛应用于电力、冶金、港口、化工、建材、矿山等行业。工作原理循环链码圈同一定长度、一定重量的锭码块连接而成,并配置了相应的电动升降机构以及必要的传感器和仪表。检定和试验时,链码圈通过电动推杆的运动搭压在皮带上,链码圈随皮带平稳运转。当链码圈转动一圈时。作用在皮带秤上的重量就是链码圈的标准重量,当链码圈N圈时,循环链码仪表通过结合测速传感器的信号得出作用在皮带秤上的重量为:圈数x标准重量。当检定和试验工作完成后。由电动装置装链码提升,使之离开皮带。循环链码圈由带式输送机的拖动实现周而复始的循环运转,满足模拟输送物料的状态,以完成电子皮带秤准确度的动态校验。系统特点:标准链码圈以自然状态随输送皮带同步运行。具有丰富的接口。满足数据打印和通讯远传需注技术参数适应带宽:500-2200mm测量范围:<。循环链码的作用是什么?镇江小型循环链码订制

循环链码哪个厂服务好?双排循环链码校验装置

    循环链码动态校验装置安装在电子皮带秤秤体处的输送机上方,机器运行时。链码圈通过电动执行器的螺纹带动杆运动搭压在皮带上,链码圈随着皮带运转。当链码圈转动一圈时。作用在皮带上的重量就是链码圈的标准重量,当转动N圈时,重量为圈数乘以链码重量,皮带秤市值进行调整,实现皮带秤的动态模拟试验。1、特殊工艺设计,测量精度高采用循环链式结构的组成装置。链码与皮带的接触面设计采用60°的牙齿形状设计,链码随皮带同步进行,可模拟物料在皮带上连续通过皮带秤时产生的计量效果,精度高,量值传递准确。2、材质优越链码块由铸钢制造,表面喷涂四氟乙烯、镀锌等防止链码块腐蚀,延长链码块使用寿命,使用时长可达20年。3、操作简单易学校验过程方便快捷,只需一个工作人员对系统按钮简单操作,校验装置便可将数据传至集控室,方便用户核较电子皮带秤的精度。4、可量身定制在海边或腐蚀性强的特殊场合可选择不锈钢链码、外加表面防腐;根据称重托辊间距的不同,链码选择的长度也不一样,具体选择标准可根据现场工况而定。链码与皮带接触面设计采用60°的牙齿形设计,保证与皮带同步运行。模拟物料在皮带上连续通过皮带秤时产生的计量效果。双排循环链码校验装置
