1.工况和环境条件
本设备安装于245㎡烧结机配料,下料方式为给料机结合皮带称下料,用于控制原料给料量。
2.工艺检测及控制要求:计量精度优于 ±0.5%。
机组物料品种用料量比重数量(台)给料中心距*皮带宽度
245㎡烧结机除尘灰0-25t/h0.7-1.2t/m?22800mm1000mm

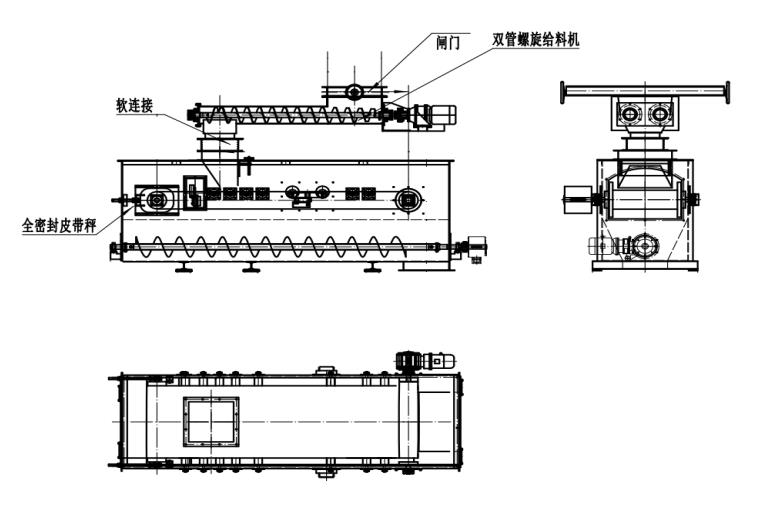

*根据现场位置进行调整设计、形式如下图:
2、技术要求:
(1)总体规范
①给料方式:皮带拖料
②控制方式:皮带电机变频调速
③称重给料机主要包括:皮带机、电机、减速机、纠偏装置、张紧装置、称量框架、称重传感器、速度传感器、仪表接线盒、结构件(卸料端带卸料漏斗,拖料端带漏斗等)、包括皮带机安装支架。
④主电机功率≥4kW,清扫电机功率≥0.37kW,动力装置电机功率≥1.5kW。
⑤配备合理校准装置。
(2)称重给料机秤体设计技术要求
①采用两只以上传感器双托辊全悬浮秤架(称重传感器支撑四边形称量框架,称重托辊安装在称量框架上,称重托辊不直接加载在称重传感器上)结构的电子皮带秤。
②称量框架和皮带承重框架结构坚固、刚性强,称重框架正常运行时应平稳无晃动。
③自动检测皮带的跑偏及打滑,具有皮带跑偏自动纠偏措施。
④产品外观规范,焊缝平滑,焊接质量合格,整秤除锈及打磨处理,总干漆膜厚度大于140μm具有防腐耐磨性能。
⑤皮带机滚筒、测速辊筒及托辊内轴承需选国内正规哈HRB、瓦ZWZ、洛LYC产品。
⑥减速机选用江苏国茂、江苏泰隆、江苏泰兴生产的摆线针轮减速机或星轮减速机,减速机的固定方式采用底座固定。减速机与传动滚筒采用符合国家标准的弹性柱销联轴器(HL3)连接。
⑦电机选用采用国标变频电机;
⑧头轮设置刮料器,并在运行过程中,确保不易变形。皮带内表面设置清扫装置。
⑨称重传感器
称重传感器选用申克、西门子、赛多利斯、托利多、美国AC原装传感器,精度等级C3,传感器过载能力为容量的150%,防腐蚀,全密封防尘防水,防护等级为IP67,材质为不锈钢。称重传感器安装、更换、检修方便,与秤架连接采用传感器原厂连接件。
⑩速度传感器
速度传感器采用编码器测速方式,配有防水、防尘外壳,防护等级为IP67,通过柔性类联轴器与尾轮连接。
?整机的设计寿命10年,买方安装调试前0-5天通知卖方,卖方安排专业技术人员,协助买方进行调试直至合格,在设备安装和调试运转直至合同规定的质保期间,并给买方相关的技术文件,设备使用,维护,保养手册等资料三套(炼铁厂、自动化部、资料室各一套)。
?技术资料提供的内容、时间、方式及有关责任合同生效后一周内,供方向需方提供产品外形图(包括连接尺寸、外形尺寸、设备重量等)、易损件图纸等资料,需附设备电子版CAD外形图。供方向需方随机提供产品出厂检测报告、合格证、产品使用说明书及外购件(电机、减速机)原始厂家产品合格证书,每台壹份。
